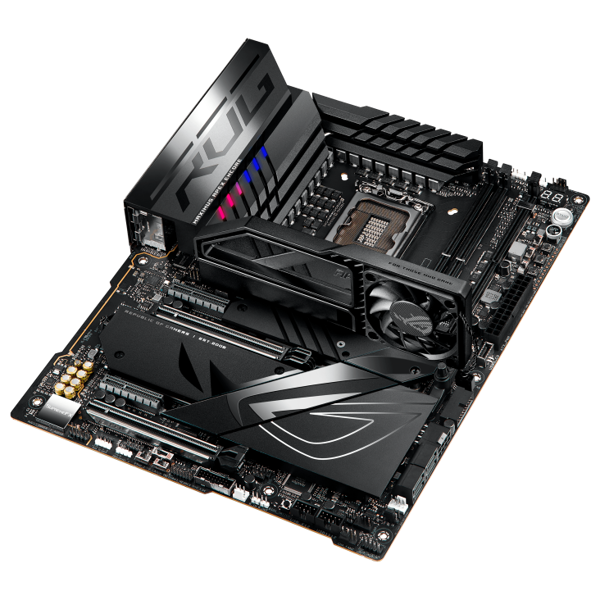

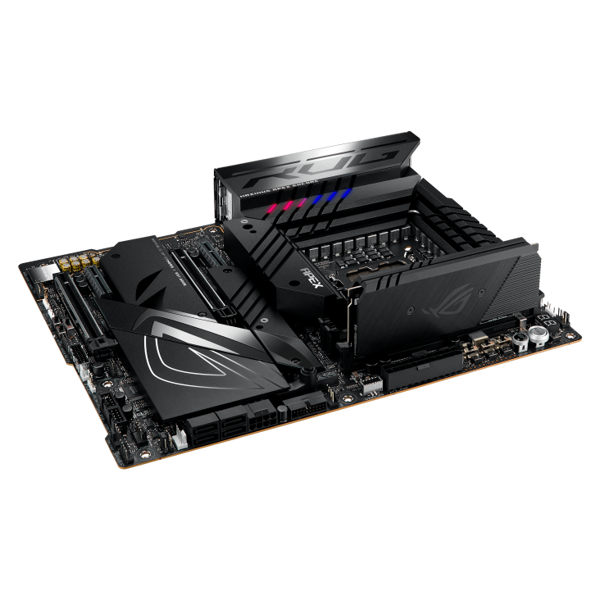

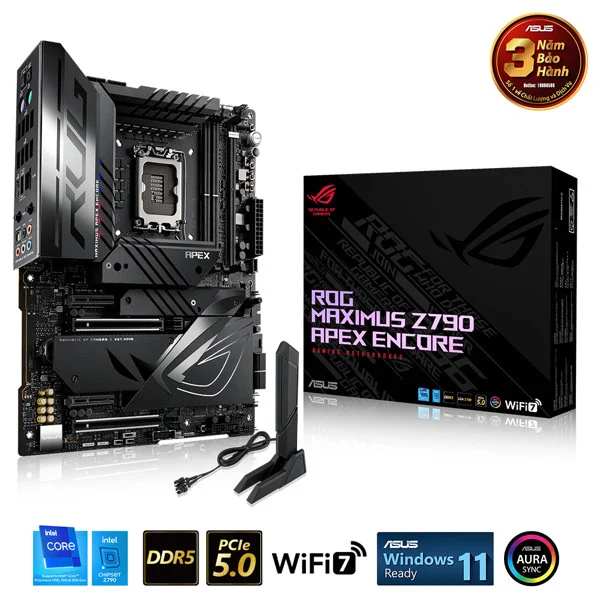

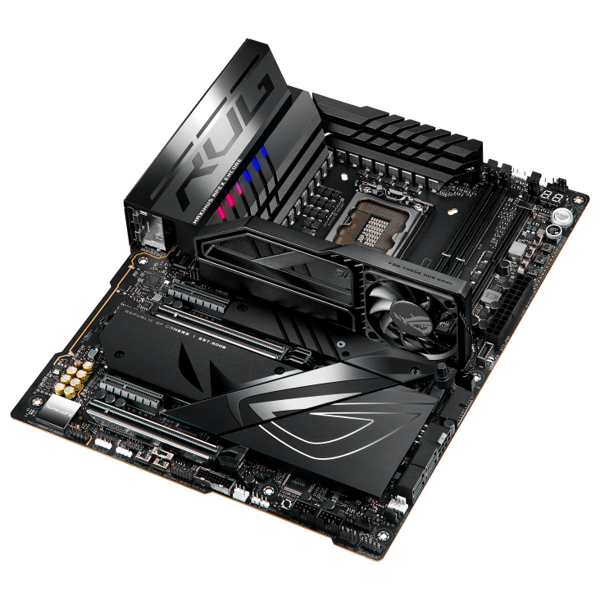

MAINBOARD ASUS ROG MAXIMUS Z790 APEX ENCORE

CPU

• Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™ thế hệ thứ 14 & 13 & Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12 *
• Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipset

Intel® Z790 Chipset

Bộ nhớ

• 2 x DIMM, Tối đa 96GB, DDR5 8400+(OC)/8200+(OC)/8000+(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Không phải ECC, Bộ nhớ không đệm *
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
• OptiMem III

Khe mở rộng

Bộ xử lý Intel® thế hệ thứ 13 & 12

• 2 x khe cắm PCIe 5.0 x16 (hỗ trợ chế độ x16 hoặc x8 / x8) **

Bộ chip Intel® Z790**

• 2 x khe cắm PCIe 4.0 x4

* Vui lòng kiểm tra bảng phân nhánh PCIe
trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/).
** M.2_1 chia sẻ băng thông với PCIEX16(G5)_2 và PCIEX16(G5)_1. Khi M.2_1 được sử dụng với thiết bị SSD,
PCIEX16(G5)_2 sẽ bị tắt và PCIEX16(G5)_1 sẽ chỉ chạy x8.
- Để đảm bảo khả năng tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu trữ

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
• Khe cắm PCIe 5.0 M.2 (Key M) qua thẻ PCIe 5.0 M.2, loại 2242/2260/2280/22110

• Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
• Khe cắm DIMM.2_1 (Khóa M) qua ROG DIMM.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
• Khe cắm DIMM.2_2 (Key M) qua ROG DIMM.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
• 4 x cổng SATA 6Gb / s **

* Công nghệ lưu trữ nhanh Intel® hỗ trợ PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10
* M.2_1 chia sẻ băng thông với PCIEX16(G5)_2 và PCIEX16(G5)_1. Khi M.2_1 được sử dụng bởi thiết bị SSD, PCIEX16(G5)_2 sẽ bị tắt và PCIEX16(G5)_1 sẽ chỉ chạy x8.

Ethernet

• 1 x Intel® 2.5Gb Ethernet
• ASUS LANGuard

Wireless & Bluetooth

• Intel® Wi-Fi 7*
• 2x2 Wi-Fi 7 (802.11be)**
• Hỗ trợ băng tần 2,4/5/6GHz***
• Hỗ trợ băng thông Wi-Fi 7 320 MHz, tốc độ truyền lên tới 5,8Gbps.
• Bluetooth® v5.4****

USB

• 1 x cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)
• 5 x cổng USB 3.2 Gen 2 (5 x Type-A)
• 4 x cổng USB 3.2 Gen 1 (4 x Type-A)

• 1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C® với lên đến 60W PD / QC4 +)
• 2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

* USB Type-C^® power delivery output: max. 5V/3A
** USB Type-C^® power delivery output: 5/9/15/20V max. 3A, PPS:3.3–21V max. 3A

Audio

• Cảm biến trở kháng cho đầu ra tai nghe phía trước và phía sau
• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm ở bảng điều khiển phía trước
• Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
• Hỗ trợ phát lại lên đến 32-Bit / 384 kHz "

• Công nghệ che chắn SupremeFX
• AMP Savitech SV3H712
• Giắc âm thanh mạ vàng
• Cổng ra S/PDIF quang phía sau
• Tụ âm thanh cao cấp
• Bìa âm thanh

* Cổng LINE OUT ở mặt sau không hỗ trợ âm thanh không gian. Nếu bạn muốn sử dụng âm thanh không gian, hãy đảm bảo kết nối thiết bị đầu ra âm thanh của bạn với giắc âm thanh ở mặt trước khung máy hoặc sử dụng thiết bị âm thanh giao diện USB.

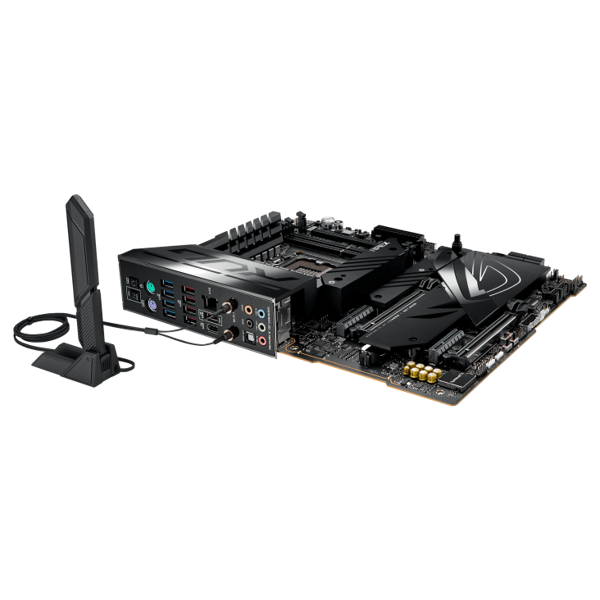

Cổng I / O mặt sau

• 1 x cổng USB 20Gbps (1 x USB Type-C®)
• 5 x cổng USB 10Gbps (5 x Loại A)
• 4 x cổng USB 5Gbps (4 x Loại A)
• 1 x Mô-đun Wi-Fi
• 1 x cổng Ethernet Intel® 2,5Gb
• 5 x jack cắm âm thanh mạ vàng
• 1 x cổng ra quang S/PDIF
• 1 x nút BIOS FlashBack™
• 1 x Nút xóa CMOS
• 1 x Cổng bàn phím PS/2 (màu tím)
• 1 x Cổng chuột PS/2 (xanh)

Đầu nối I / O Intrernal

Liên quan đến Quạt và Làm mát

• 1 x Đầu cắm quạt CPU 4 chân
• 1 x Đầu cắm quạt CPU OPT 4 chân
• 1 x Đầu cắm bơm AIO 4 chân
• Đầu cắm quạt khung gầm 2 x 4 chân
• 2 x Đầu cắm quạt tốc độ tối đa 4 chân
• 1 x tiêu đề W_PUMP+
• 1 x đầu cắm nước vào 2 chân
• 1 x Đầu cắm ra nước 2 chân
• 1 x Đầu cắm dòng nước 3 chân
• 1 x Đầu cắm quạt lưu lượng bổ sung

Liên quan đến nguồn

• 1 x 24 chân đầu nối nguồn chính
• 2 x 8 chân đầu nối nguồn + 12V
• 1 x 6 chân đấu nối nguồn PCle

Liên quan đến lưu trữ

• 3 x khe cắm M.2 (Phím M)
• 1 x khe cắm DIMM.2 hỗ trợ 2 x khe cắm M.2 (Phím M)
• 4 x cổng SATA 6Gb/s

USB

• 1 x đầu nối USB 20Gbps (hỗ trợ USB Type-C®)
• 2 x đầu cắm USB 5Gbps hỗ trợ thêm 4 cổng USB 5Gbps
• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Kết nối khác

• 1 x 80 Light Bar jumper
• 3 x Addressable Gen 2 headers
• 1 x Alternative PCIe Mode Switch
• 1 x Aura RGB header
• 2 x BCLK button
• 1 x BIOS Switch button
• 1 x FlexKey button
• 1 x Front Panel Audio header (F_AUDIO)
• 1 x LN2 Mode jumper
• 1 x Osc sence header
• 1 x Pause switch
• 12 x ProbeIt Measurement Points
• 1 x ReTry button
• 2 x RSVD switches
• 1 x RSVD header
• 1 x Safe Boot button
• 1 x Slow Mode switch
• 1 x Start button
• 1 x 10-1 pin System Panel header
• 1 x Thermal Sensor header
• 1 x Thunderbolt™ (USB4^®) header
• 1 x V_Latch switch

Các tính năng đặc biệt

• Nút FlexKey
• Chế độ LN2
• ProbeIt
• Nút thử lại
• Nút khởi động an toàn
• Nút bắt đầu
• Chế độ chậm

• Tụ điện SMD
• Choke hợp kim MicroFine

• M.2 Q-Latch
• PCIe Slot Q-Release
• Q-Antenna
• Q-Code
• Q-Connector
• Q-DIMM
• Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
• Q-Slot

• Tấm nền tản nhiệt M.2
• Tản nhiệt M.2
• Thiết kế tản nhiệt VRM

• Nút BIOS FlashBack ™
• Nút xóa CMOS
• Bộ bảo vệ đòn bẩy CPU Socket
• ProCool II
• Tấm chắn I / O gắn sẵn
• SafeSlot
• SafeDIMM

• Đầu cắm Aura RGB
• Addressable Gen 2

Dual BIOS

• Hỗ trợ: sạc lên đến 60W *
• Đầu ra: tối đa 5/9/15 / 20V. 3A, PPS: tối đa 3,3–21V. 3A
• Tương thích với PD3.0 và PPS

Các tính năng phần mềm

Phần mềm độc quyền của ROG

• ROG CPU-Z
• DTS^® Sound Unbound
• Internet Security (1-year full version)

Phần mềm độc quyền của ASUS

Armoury Crate

• AIDA64 Extreme (1 year full version)
• Aura Creator
• Aura Sync
• Fan Xpert 4 (with AI Cooling II)
• GameFirst
• Power Saving
• Sonic Studio
• Two-Way AI Noise Cancelation

AI Suite 3

• Tối ưu hóa dễ dàng với ép xung AI
• TPU
• DIGI + Power Control
• Ứng dụng Turbo
• PC Cleaner

MyAsus
USB Wattage Watcher
Intel^® Unison™
WinRAR (40 Days Free Trial)

UEFI BIOS

Hướng dẫn ép xung AI

ASUS EZ DIY

• ASUS CrashFree BIOS 3

• ASUS EZ Flash 3

• Chế độ ASUS UEFI BIOS EZ

MyHotkey

MemTest86

BIOS

2 x 256 Mb Flash ROM, UEFI AMI BIOS

Manageability

Phụ kiện đi kèm

ROG DIMM.2 với tản nhiệt

• 1 x ROG DIMM.2 với tản nhiệt
• 1 x đệm M.2 cho ROG DIMM.2
• 2 x gói vít M.2 cho ROG DIMM.2

Thẻ PCIe 5.0 M.2 với tản nhiệt

• 1 x Thẻ PCIe 5.0 M.2 với tản nhiệt
• 1 x gói vít M.2 cho thẻ ROG PCIe 5.0 M.2

Bộ làm mát bổ sung

• 1 x đệm nhiệt cho M.2
• 1 x giá đỡ quạt DDR5
• 1 x Quạt DDR5
• 1 x vít quạt DDR5

Điều khoản khác

• 1 x ASUS WiFi Q-Antenna
• 1 x Q-connector
• 1 x ROG VIP card
• 3 x M.2 Q-Latch packages for M.2 backplate
• 3 x M.2 backplate Rubber Packages

Phương tiện cài đặt

• 1 x ổ USB với các tiện ích và trình điều khiển

Tài liệu

• 1 x Quick start guide

Yếu tố hình thức
